Misalignment pada Mesin Industri: Penyebab, Dampak, dan Cara Mendeteksinya

Banyak kerusakan mesin industri yang diatasi dengan mengganti bearing, kopling, atau bahkan motor, tanpa pernah menyentuh akar masalahnya. Beberapa minggu atau bulan kemudian, komponen yang baru diganti itu rusak lagi.

Siklus ini berulang sampai seseorang akhirnya memeriksa hal yang paling mendasar, apakah poros motor dan mesin yang digerakkan sudah benar-benar lurus?

Misalignment adalah salah satu penyebab kerusakan rotating equipment yang paling sering diabaikan, bukan karena sulit dideteksi, tapi karena gejalanya sering disalahartikan sebagai masalah lain. Artikel ini membahas apa itu misalignment, jenisnya, apa yang menyebabkannya, dan bagaimana cara mendeteksinya di lapangan.

Apa Itu Misalignment?

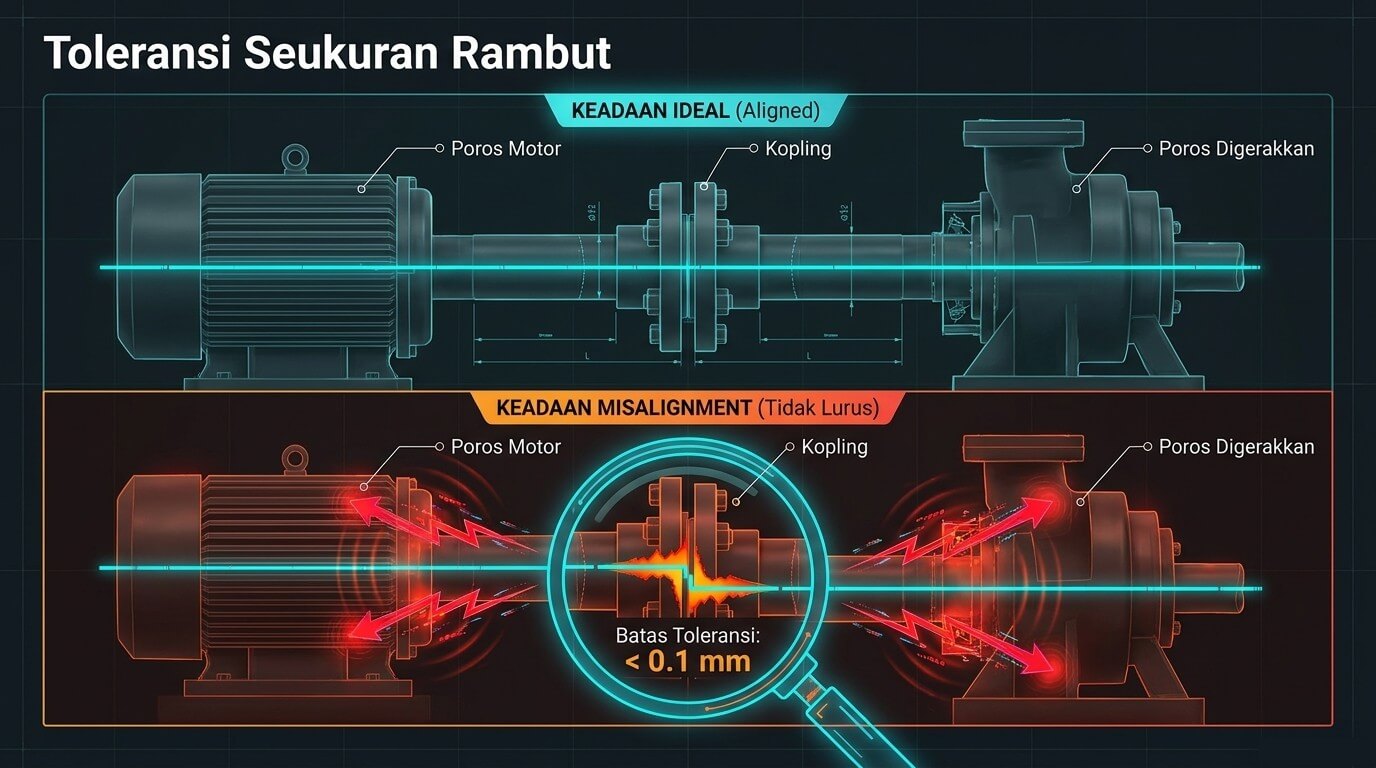

Misalignment adalah kondisi di mana poros (shaft) motor penggerak dan poros mesin yang digerakkan tidak berada pada posisi yang seharusnya, baik tidak lurus secara lateral, membentuk sudut, maupun kombinasi keduanya.

Pada sistem penggerak industri, dua poros ini dihubungkan melalui kopling. Kopling fleksibel memang dirancang untuk mengakomodasi sedikit ketidaklurusan, tetapi ini bukan berarti misalignment bisa dibiarkan begitu saja.

Di luar batas toleransi yang sangat kecil, biasanya dalam satuan per sepuluh milimeter, kopling akan mulai meneruskan gaya abnormal ke bearing, seal, dan komponen lain di kedua sisi sambungan.

Hasilnya bukan kerusakan mendadak, melainkan keausan yang berlangsung diam-diam dan memperpendek umur komponen jauh lebih cepat dari desainnya.

Baca Juga: Kapan Harus Melakukan Perawatan Motor 3 Phase?

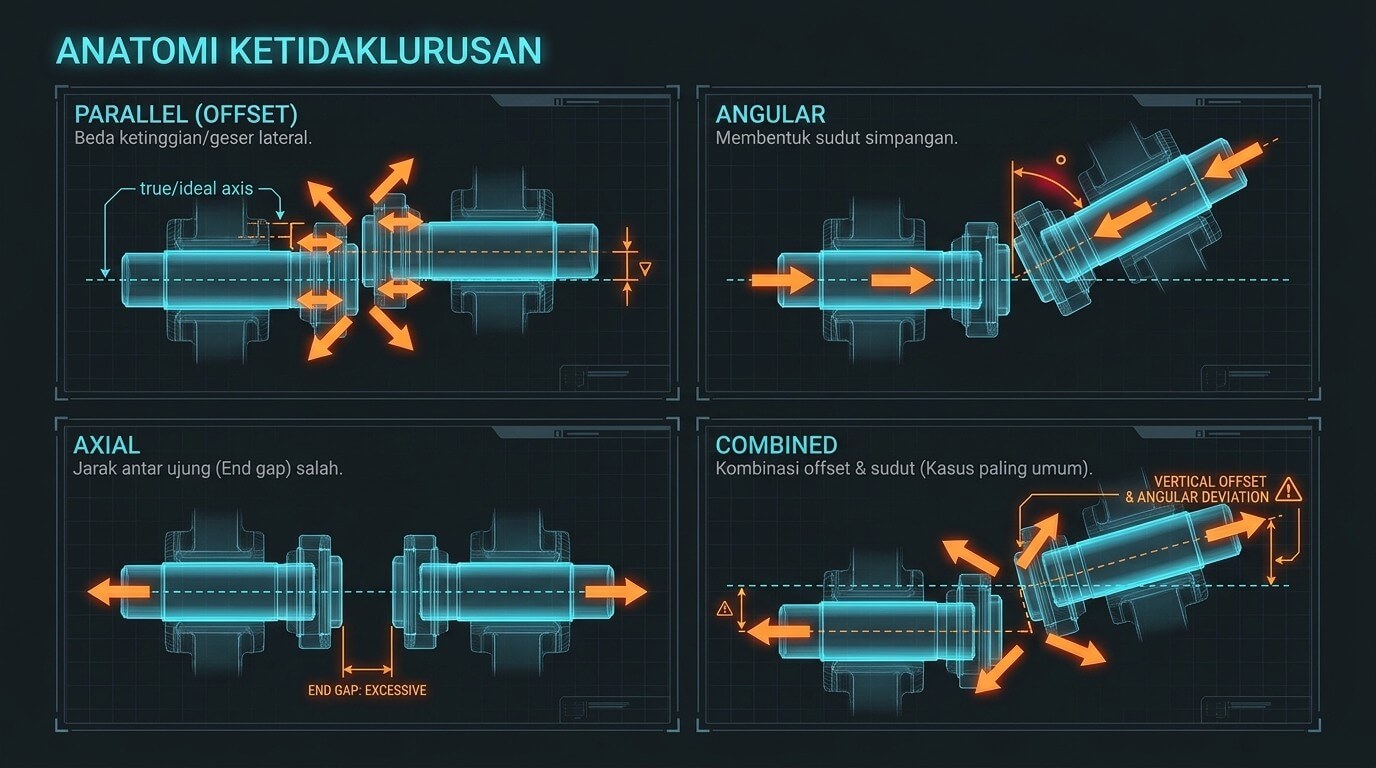

Jenis-Jenis Misalignment

Parallel Misalignment (Offset)

Parallel misalignment terjadi ketika kedua poros sejajar satu sama lain namun tidak berada pada sumbu yang sama, salah satu poros lebih tinggi, lebih rendah, atau bergeser secara lateral terhadap yang lain. Kondisi ini menghasilkan gaya radial berulang pada bearing setiap kali poros berputar.

Angular Misalignment

Angular misalignment terjadi ketika kedua poros membentuk sudut di titik pertemuan kopling, ujung poros tidak saling menghadap lurus. Gaya yang dihasilkan bersifat aksial, mendorong bearing ke arah memanjang poros dan mempercepat keausan permukaan thrust bearing.

Axial Misalignment

Axial misalignment merujuk pada kondisi di mana jarak antara ujung kedua poros (end gap) tidak sesuai spesifikasi, terlalu dekat atau terlalu jauh. Ini bisa menyebabkan tekanan aksial berlebih pada kopling dan bearing, terutama saat mesin mencapai suhu operasional penuh.

Kombinasi (Combined Misalignment)

Dalam kondisi lapangan yang sesungguhnya, misalignment murni satu jenis hampir tidak pernah terjadi. Sebagian besar kasus adalah kombinasi parallel dan angular sekaligus, artinya bearing menanggung beban radial dan aksial secara bersamaan, yang mempercepat kerusakan secara signifikan.

Penyebab Misalignment yang Paling Sering Terjadi

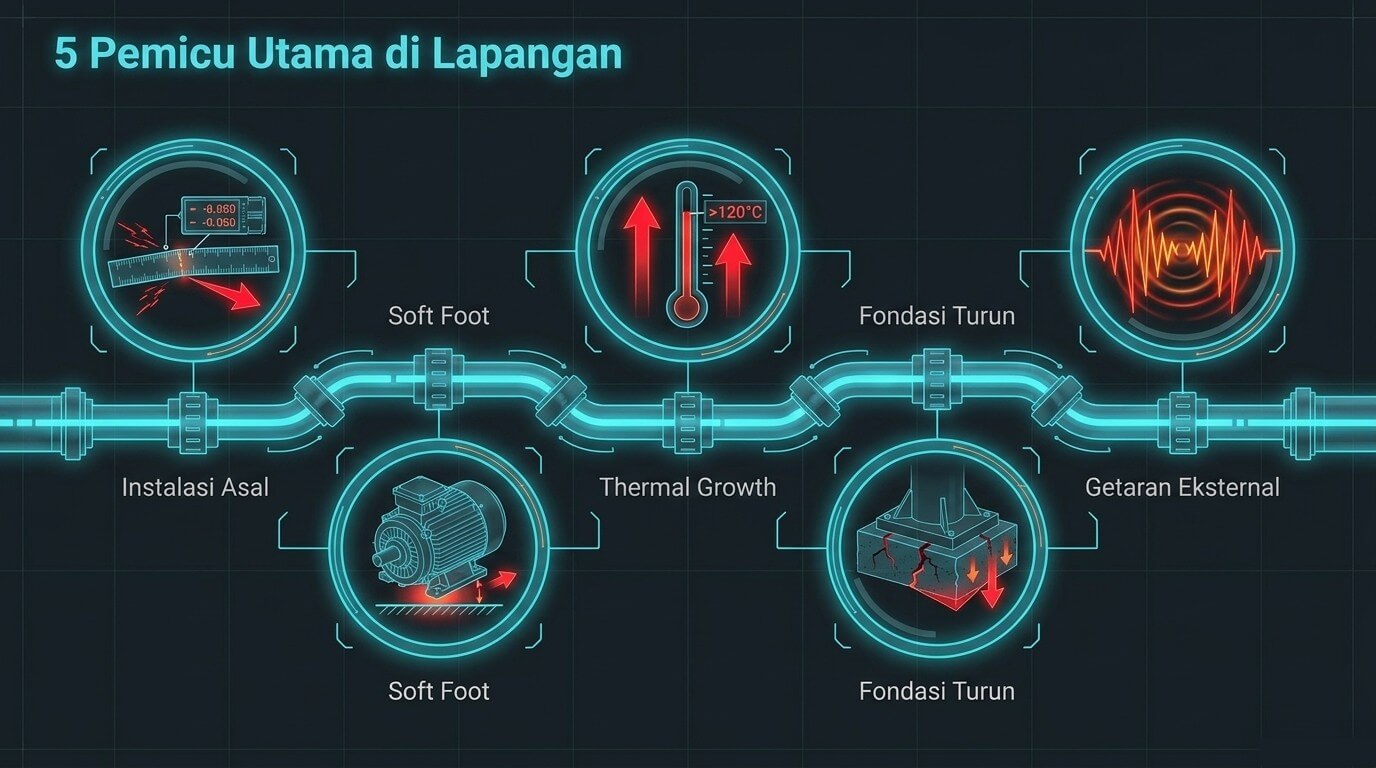

Misalignment jarang terjadi karena satu faktor tunggal. Berikut penyebab yang paling umum ditemui di lapangan:

• Instalasi yang tidak presisi, Motor yang baru dipasang atau dipindahkan tidak pernah boleh diasumsikan sudah lurus tanpa pengukuran. Kesalahan sekecil satu milimeter pada dudukan motor bisa menghasilkan misalignment yang signifikan di titik kopling.
• Soft foot, Soft foot adalah kondisi di mana salah satu atau lebih kaki dudukan motor tidak menapak rata pada baseplate, bisa karena permukaan tidak rata, baut yang tidak dikencangkan merata, atau shim yang tidak presisi. Saat baut dikencangkan, rangka motor terpuntir, yang langsung menggeser posisi poros dari kondisi yang sudah disetel.
• Thermal growth, Saat mesin beroperasi dan mencapai suhu kerja, material logam mengembang. Motor dan mesin yang digerakkan bisa mengembang dengan laju berbeda, sehingga poros yang tampak lurus saat dingin bergeser saat panas. Faktor ini harus diperhitungkan saat menentukan target koreksi alignment, bukan diabaikan.
• Settling pondasi atau baseplate, Pada instalasi baru, baseplate dan pondasi bisa mengalami penurunan (settling) selama beberapa bulan pertama operasi. Alignment yang dilakukan segera setelah instalasi bisa berubah setelah mesin berjalan rutin.
• Getaran yang tidak ditangani, Getaran berlebih dari sumber lain, misalnya ketidakseimbangan rotor, dapat secara bertahap menggeser posisi motor dari dudukan yang sudah disetel, terutama jika baut pengikat tidak dikencangkan dengan torsi yang benar.

Baca Juga: Rotor Balancing: Solusi Mengatasi Getaran Berlebih pada Mesin Industri

Dampak Misalignment pada Komponen Mesin

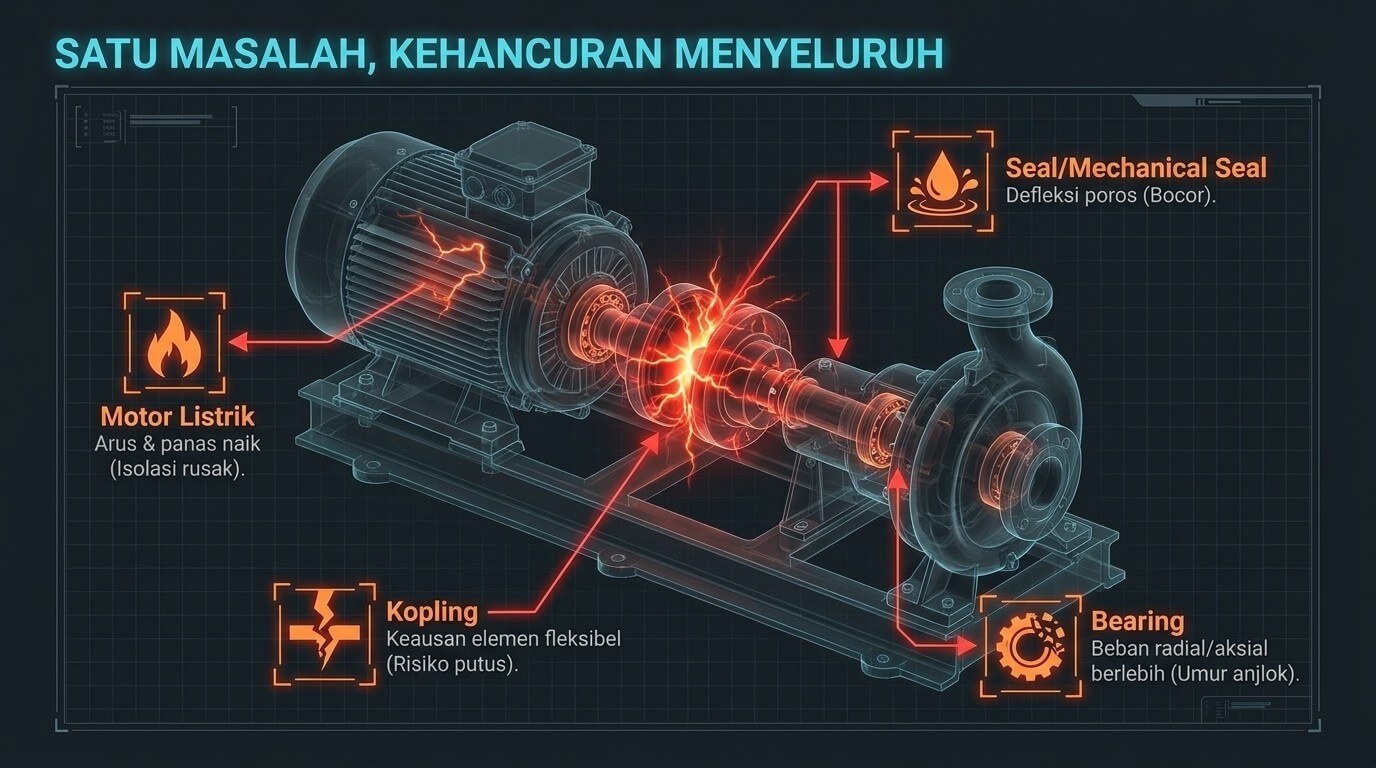

Misalignment yang dibiarkan tidak hanya merusak satu komponen, dampaknya merambat ke seluruh sistem penggerak:

• Bearing aus lebih cepat, Beban radial dan aksial yang melebihi desain bearing mempercepat keausan permukaan rolling element. Bearing yang seharusnya bertahan dua hingga tiga tahun bisa rusak dalam hitungan bulan.
• Kerusakan kopling, Kopling fleksibel yang terus-menerus mengkompensasi misalignment akan aus pada elemen fleksibelnya (spider, disc, atau jaw). Jika kopling gagal mendadak, gaya kejut yang dihasilkan bisa merusak poros atau komponen di sekitarnya.
• Kerusakan seal dan mechanical seal, Misalignment menyebabkan defleksi poros yang berulang, yang merusak kontak permukaan seal dan memicu kebocoran, baik oli, pelumas, maupun fluida proses.
• Beban lebih pada motor listrik, Motor yang bekerja dengan poros tidak sejajar harus mengeluarkan daya ekstra untuk mengatasi gesekan dan beban tambahan. Ini meningkatkan arus operasional, suhu lilitan, dan mempercepat degradasi isolasi gulungan stator.
• Konsumsi energi meningkat, Studi lapangan secara konsisten menunjukkan bahwa misalignment berkontribusi pada pemborosan energi yang terukur, karena sebagian daya motor terbuang menjadi panas gesekan dan getaran, bukan menjadi kerja mekanis yang berguna.

Baca Juga: Kenapa Dinamo Motor Listrik Cepat Rusak? Ini Penyebab dan Solusinya

Cara Mendeteksi Misalignment di Lapangan

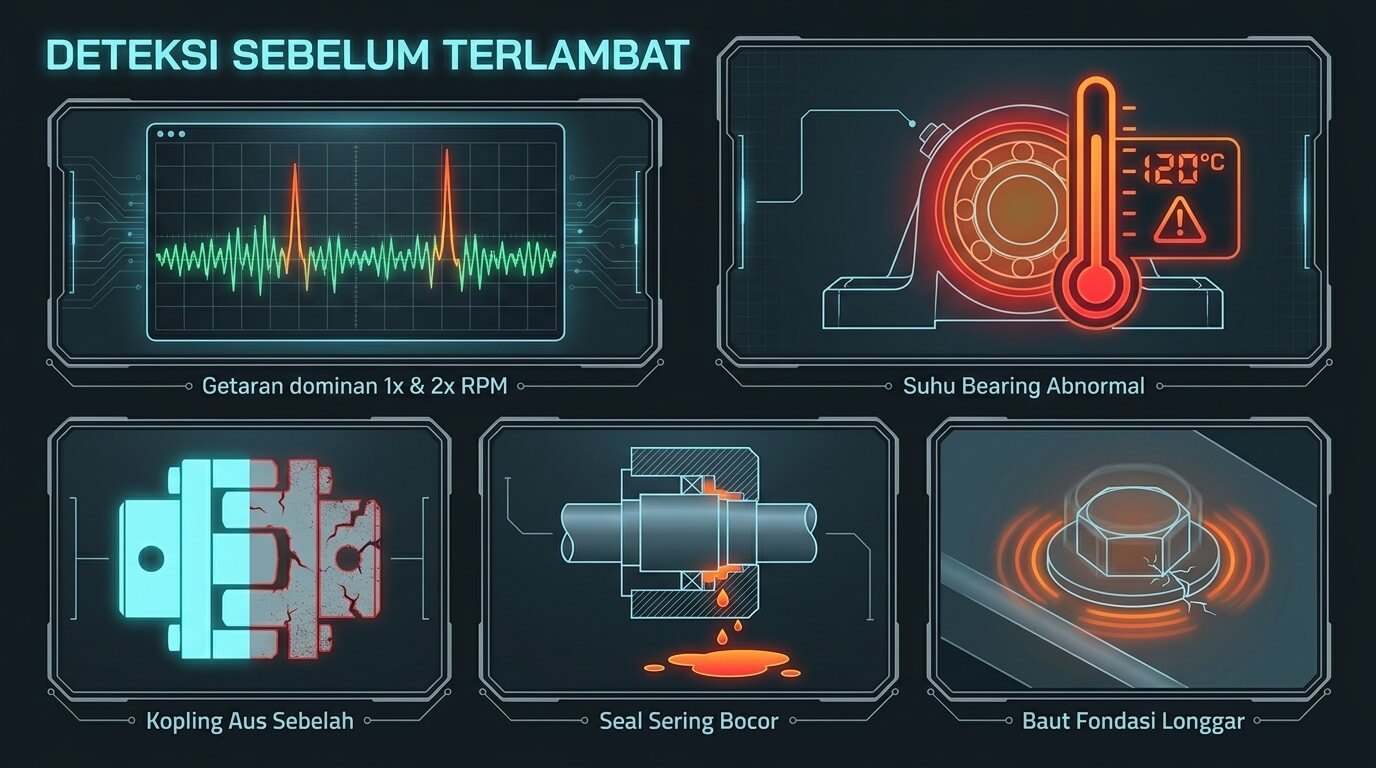

Misalignment tidak selalu membutuhkan alat canggih untuk dideteksi, beberapa tanda bisa diidentifikasi dengan observasi terlatih:

• Getaran dengan pola tertentu, Misalignment menghasilkan getaran pada frekuensi 1x dan 2x putaran mesin (1x RPM dan 2x RPM). Teknisi yang menggunakan vibration analyzer dapat membedakan pola ini dari ketidakseimbangan rotor yang dominan pada 1x RPM. Tanpa alat, getaran yang terasa tidak wajar di area kopling adalah sinyal pertama yang perlu ditindaklanjuti.

Baca Juga: Vibration Condition Monitoring Mendeteksi Kerusakan Mesin Industri Sebelum Terlambat

• Suhu bearing di atas normal, Gunakan termometer infrared untuk memeriksa suhu permukaan bearing secara rutin. Kenaikan suhu yang konsisten di atas kondisi normal, terutama jika bearing baru saja diganti, adalah indikasi kuat ada beban abnormal.
• Keausan tidak merata pada kopling, Periksa kondisi elemen fleksibel kopling saat shutdown periodik. Keausan yang tidak simetris atau retak pada sisi tertentu menunjukkan ada gaya yang tidak seimbang, yang bisa berasal dari misalignment.
• Seal atau gasket yang sering bocor, Kebocoran berulang pada seal poros, terutama setelah komponen seal baru dipasang, sering kali berkaitan dengan defleksi poros akibat misalignment.
• Baut pengikat yang longgar berulang, Jika baut fondasi atau dudukan motor terus-menerus longgar meskipun sudah dikencangkan, ini bisa menjadi indikasi getaran berlebih akibat misalignment atau soft foot yang belum terselesaikan.

Ketika salah satu atau beberapa tanda di atas muncul bersamaan, langkah yang tepat adalah melakukan pengukuran alignment menggunakan dial indicator atau laser alignment tool, bukan langsung mengganti komponen yang rusak.

Baca Juga: Alignment Pompa: Metode, Fungsi, dan Pentingnya untuk Performa Mesin Industri

Misalignment adalah masalah yang mudah diabaikan karena tidak langsung menyebabkan mesin berhenti, ia bekerja perlahan, menggerus komponen dari dalam, dan baru terlihat nyata ketika bearing, kopling, atau seal sudah gagal untuk kesekian kalinya.

Mendeteksinya lebih awal jauh lebih murah daripada terus mengganti komponen tanpa menyentuh akar penyebabnya. Program pemeriksaan berkala yang mencakup pengukuran alignment, terutama setelah overhaul, penggantian motor, atau shutdown panjang, adalah investasi yang langsung berdampak pada umur mesin dan efisiensi operasional.

PT Intidaya Dinamika Sejati menyediakan layanan pemeriksaan kondisi motor, overhaul, dan rewinding motor listrik industri. Jika mesin Anda menunjukkan tanda-tanda di atas, konsultasikan kondisinya dengan tim PT Intidaya Dinamika Sejati sebelum kerusakan berkembang lebih jauh.
