Pompa limbah adalah salah satu equipment paling krusial di pabrik atau fasilitas industri. Ketika pompa limbah berhenti bekerja, bukan hanya sistem pembuangan yang terganggu, seluruh produksi bisa terhenti total. Motor listrik yang menggerakkan pompa limbah bekerja dalam kondisi ekstrem: memompa cairan korosif, menghadapi solid particles yang abrasive, dan harus beroperasi kontinyu 24/7 tanpa henti.
Ironisnya, meskipun begitu vital, banyak pabrik mengabaikan sistem proteksi motor pompa limbah. Mereka baru tersadar ketika motor tiba-tiba rusak, produksi stop, dan kerugian sudah mencapai jutaan rupiah per hari. Downtime yang tidak terencana akibat kerusakan motor pompa limbah bisa menyebabkan kerugian finansial yang sangat besar, belum lagi dampaknya terhadap lingkungan jika limbah meluap.
Artikel ini akan membahas enam jenis proteksi penting yang wajib ada pada motor pompa limbah Anda, lengkap dengan penjelasan fungsi, cara kerja, dan analisa cost-benefit yang jelas.

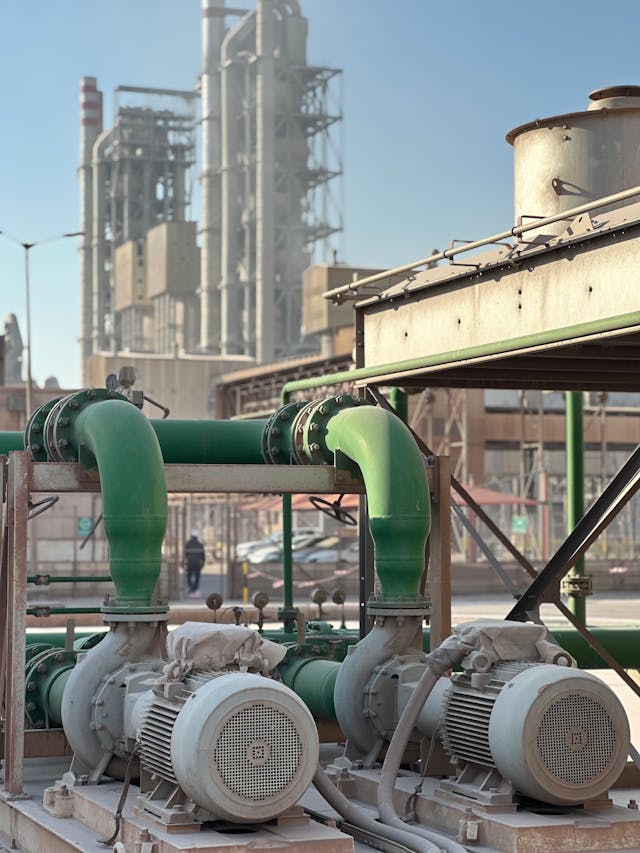

Motor listrik pada pompa limbah bekerja di kondisi operasional yang jauh lebih ekstrem dibandingkan motor pada aplikasi standar. Cairan limbah yang dipompa seringkali mengandung bahan kimia korosif dengan pH tinggi atau rendah yang bisa merusak komponen motor seiring waktu. Solid particles seperti pasir, kerikil, atau debris lainnya bersifat abrasive dan menyebabkan keausan mekanis yang cepat pada impeller, seal, dan bearing.
(sumber : pexels.com)
Temperatur cairan limbah juga seringkali tinggi atau berfluktuasi, yang menambah stress pada motor. Kelembaban ekstrem di sekitar area pompa limbah meningkatkan risiko korosi dan degradasi isolasi lilitan motor. Yang paling challenging adalah motor pompa limbah harus beroperasi 24/7 tanpa istirahat, dan seringkali mengalami starting-stopping yang frequent, menghasilkan inrush current tinggi yang memperpendek umur motor.
Beban operasional motor pompa limbah juga sangat tidak stabil. Dry running saat tangki kosong bisa terjadi jika sistem kontrol tidak sempurna, menyebabkan motor overheat dalam hitungan menit karena tidak ada cooling dari fluida. Overload tiba-tiba bisa terjadi saat solid menumpuk atau terjadi blockage di pipa discharge. Kavitasi pada pompa juga menciptakan getaran yang merusak tidak hanya impeller tapi juga motor yang dikopel.
Lingkungan sekitar pompa limbah juga tergolong harsh environment dengan debu, kotoran, uap kimia korosif yang mengkontaminasi motor, dan vibrasi konstan dari pompa yang bekerja. Kombinasi semua faktor ekstrem ini membuat motor pompa limbah memiliki tingkat kegagalan 3-5 kali lebih tinggi dibanding motor pada aplikasi normal jika tidak dilindungi dengan sistem proteksi yang memadai.
Baca Juga : Kenapa Dinamo Motor Listrik Cepat Rusak? Ini Penyebab dan Solusinya
(sumber : se.com)
Thermal overload relay adalah proteksi paling fundamental yang wajib ada pada setiap motor pompa limbah. Fungsi utamanya adalah melindungi motor dari kondisi overload dan overheat yang merupakan penyebab nomor satu kerusakan motor pompa limbah. Relay ini bekerja dengan memutus arus listrik secara otomatis jika ampere yang ditarik motor melebihi setting yang ditentukan, atau jika temperatur motor naik melebihi batas aman.
Untuk pompa limbah, thermal overload relay sangat krusial karena pompa sering mengalami overload mendadak saat solid menumpuk di impeller atau terjadi blockage di sistem discharge. Motor juga mudah overheat karena operasi kontinyu tanpa istirahat, ditambah kondisi ambient temperature yang tinggi di area pompa limbah. Tanpa proteksi thermal overload, lilitan motor bisa terbakar dalam waktu singkat saat terjadi overload atau overheat.
Cost-benefit dari thermal overload relay sangat jelas: harga relay berkualitas berkisar Rp 500 ribu hingga 1.5 juta tergantung kapasitas, bandingkan dengan biaya rewinding motor pompa limbah yang bisa mencapai Rp 5-15 juta. Investasi yang sangat kecil untuk proteksi yang sangat vital.
(sumber : directindustry.com)

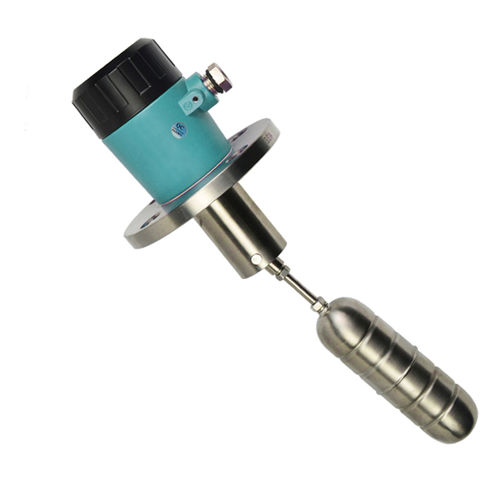

Level switch atau float switch adalah proteksi yang mencegah kondisi dry running yang bisa fatal untuk motor pompa. Dry running terjadi ketika pompa beroperasi tanpa cairan di tangki atau sump, dan ini adalah salah satu penyebab paling cepat motor pompa rusak total. Fungsi level switch adalah mendeteksi level cairan di tangki dan secara otomatis mematikan pompa saat level turun di bawah minimum yang aman.
Dry running sangat berbahaya karena motor tidak mendapat cooling dari fluida yang dipompa, menyebabkan overheat ekstrem dalam waktu sangat singkat - bisa hanya 5-10 menit. Mechanical seal yang bergantung pada lubrication dari fluida akan rusak total. Bearing motor juga cepat aus karena tidak ada cooling. Dalam banyak kasus, motor bisa terbakar permanen akibat dry running yang hanya berlangsung beberapa menit saja.
(sumber : rs-online.id)
Phase failure relay atau voltage monitoring relay adalah proteksi terhadap masalah suplai listrik yang sangat umum terjadi di instalasi industri.
Relay ini melindungi motor dari berbagai kondisi abnormal suplai listrik: phase loss dimana salah satu phase putus pada motor 3 phase, voltage drop atau sag dimana tegangan turun drastis, voltage surge dimana tegangan naik tiba-tiba, phase reversal dimana urutan fase terbalik, dan voltage unbalance dimana tegangan tidak seimbang antar phase.
Untuk pompa limbah khususnya, proteksi ini sangat penting karena suplai listrik di area pompa limbah seringkali tidak stabil. Instalasi outdoor atau di area basement rentan terhadap gangguan listrik dari berbagai sebab. Phase failure relay akan otomatis memutus motor sebelum kerusakan terjadi, memberikan alarm kepada operator untuk mengatasi masalah suplai listrik.
(sumber : realpars.com)

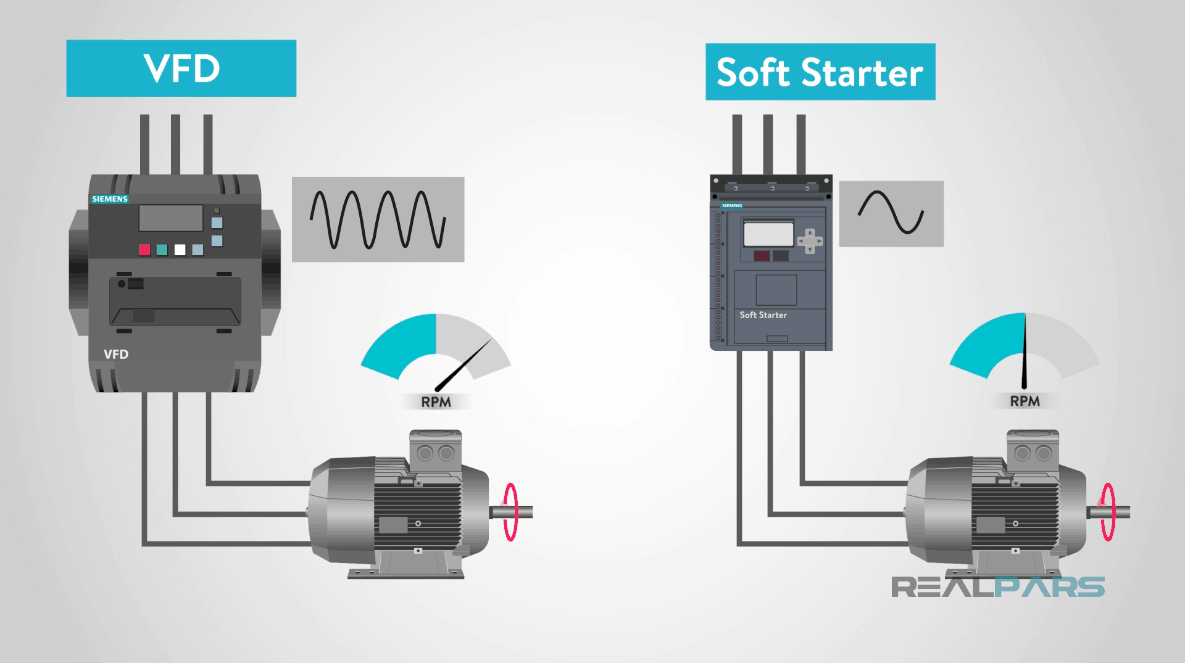

Soft starter atau VFD (Variable Frequency Drive) adalah proteksi yang mengurangi stress mekanis dan elektrikal saat motor starting. Starting langsung atau DOL (Direct On Line) menyebabkan inrush current yang sangat tinggi, bisa mencapai 5-8 kali dari Full Load Ampere.
Arus tinggi ini tidak hanya membebani sistem kelistrikan tapi juga menciptakan stress mekanis yang besar pada motor, coupling, gearbox, dan pompa itu sendiri.
Inrush current tinggi menyebabkan voltage drop di seluruh sistem kelistrikan pabrik, yang bisa mengganggu equipment lain. Stress mekanis dari starting mendadak juga memperpendek umur motor, bearing, dan komponen pompa.
Studi menunjukkan bahwa starting DOL yang berulang bisa mengurangi umur motor hingga 50% dibandingkan starting dengan soft starter. Untuk motor pompa limbah di atas 5 HP, sangat direkomendasikan minimal menggunakan soft starter, dan idealnya VFD untuk aplikasi yang memerlukan variable flow.
IP Rating (Ingress Protection Rating) adalah standar yang menentukan seberapa baik housing motor melindungi komponen internal dari penetrasi benda padat dan cairan. Untuk aplikasi pompa limbah yang bekerja di harsh environment, pemilihan motor dengan IP rating yang sesuai adalah proteksi fisik yang sangat penting dan seringkali diabaikan.
Motor dengan IP rating rendah seperti IP44 atau IP54 tidak cocok untuk aplikasi pompa limbah karena tidak memberikan proteksi memadai terhadap debu, kotoran, splash dari cairan limbah, dan uap kimia yang korosif. Penetrasi debu dan kelembaban ke dalam motor akan menyebabkan korosi pada lilitan, degradasi isolasi, dan akhirnya short circuit atau grounding.
Grounding yang proper dan instalasi RCD (Residual Current Device) adalah proteksi terhadap electrical shock dan ground fault yang sangat krusial untuk keselamatan operator dan reliability motor. Di aplikasi pompa limbah, proteksi ini bahkan lebih penting karena cairan limbah seringkali bersifat konduktif dan bisa menjadi jalur arus listrik jika terjadi kebocoran.
Isolasi motor yang terpapar kimia korosif dalam cairan limbah atau uap bisa mengalami degradasi lebih cepat, meningkatkan risiko kebocoran arus. Jika terjadi kebocoran arus dan motor tidak di-ground dengan baik, body motor bisa bertegangan dan membahayakan operator atau teknisi maintenance. Worse case scenario, kebocoran arus yang tidak terdeteksi bisa menyebabkan kebakaran.
RCD atau Residual Current Device adalah safety device yang mendeteksi kebocoran arus sekecil 30-300mA dan otomatis memutus circuit dalam hitungan milidetik. RCD wajib dipasang untuk instalasi motor di wet area atau area dengan risiko electrical shock tinggi. Untuk pompa limbah yang seringkali berada di basement atau area basah, RCD adalah proteksi wajib yang tidak boleh diabaikan demi keselamatan operator.
Sistem monitoring dan alarm adalah lapis proteksi terakhir yang memberikan early warning sebelum masalah kecil berkembang menjadi breakdown yang merugikan. Sistem ini memonitor parameter-parameter kritis motor secara real-time dan memberikan alarm jika ada parameter yang abnormal.
Parameter yang perlu di-monitor termasuk ampere motor dimana high ampere mengindikasikan overload atau blockage pada pompa, temperature motor menggunakan infrared sensor atau temperature probe dimana kenaikan temperatur adalah early warning overheat, vibration menggunakan accelerometer sensor dimana peningkatan getaran mengindikasikan masalah mekanis seperti bearing aus atau misalignment, dan running hours untuk schedule preventive maintenance berdasarkan jam operasi.
Baca Juga : Kapan Harus Melakukan Perawatan Motor 3 Phase?
Penting untuk dipahami bahwa sistem proteksi juga memerlukan maintenance regular untuk memastikan berfungsi dengan baik saat dibutuhkan. Proteksi yang tidak di-maintain bisa gagal saat critical moment, membuat investasi proteksi menjadi sia-sia.
Thermal overload relay perlu di-test setiap 6 bulan dengan mensimulasikan kondisi overload untuk memastikan relay trip pada setting yang benar. Float switch atau level switch perlu dicheck secara berkala, dibersihkan dari kotoran yang menempel, dan di-test functionality-nya. Voltage relay perlu di-test dengan simulasi phase loss atau voltage drop untuk memastikan respon yang cepat dan akurat.
Sensor-sensor monitoring seperti temperature sensor dan vibration sensor perlu dikalibrasi secara berkala dan dibersihkan dari kotoran atau kontaminan. Setting alarm threshold perlu di-review dan di-adjust sesuai dengan kondisi operasional yang berubah. Software atau firmware pada sistem monitoring perlu di-update untuk fix bugs atau menambah features.
Analogi sederhananya: Anda tidak akan mengendarai mobil tanpa rem atau airbag yang berfungsi dengan baik. Sama halnya, Anda tidak seharusnya mengoperasikan motor pompa limbah tanpa sistem proteksi yang lengkap dan terawat dengan baik. Proteksi bukan expense atau biaya operasional, tapi investment untuk mencegah kerugian yang jauh lebih besar.
Baca Juga : Komponen Vital Motor Listrik yang Wajib Diperiksa Saat Overhaul
Motor pompa limbah yang bekerja di harsh environment memerlukan sistem proteksi yang komprehensif untuk mencegah kerusakan dan downtime produksi. Enam jenis proteksi yang telah dibahas - thermal overload relay, level switch, phase failure relay, soft starter atau VFD, IP rating yang sesuai, dan proper grounding dengan RCD adalah minimum requirement yang harus ada pada setiap instalasi pompa limbah.
Yang tidak kalah penting adalah maintenance regular sistem proteksi untuk memastikan semua device berfungsi optimal saat dibutuhkan. Proteksi yang tidak di-maintain sama saja dengan tidak ada proteksi. Kombinasi dari sistem proteksi yang lengkap dan maintenance yang proper adalah formula untuk motor pompa limbah yang reliable dan long-lasting.
